GP-serien encylindrig hydraulisk konkross

Hongxu Machinery Co., Ltd., en professionell tillverkare av bearbetningsutrustning för fast material, presenterar stolt vår GP-serie encylindrig hydraulisk konkross. Denna serie av krossar kan bearbeta hårda material som granit, är lämplig för sekundär till kvartär krossning och möjliggör flerkammarbyte genom att byta ut slitdelar. Underhållet är också enkelt. Med Hongxu Machinerys omfattande service efter försäljning säkerställer denna serie krossar stabil och effektiv drift för medelstora till stora sandgruvor.

Skicka förfrågan

Produktbeskrivning

GP-seriens encylindriga hydrauliska konkross har en elmotor som sin kraftkälla. Den använder en horisontell axel och kugghjul för att överföra kraft, vilket driver den excentriska hylsan att rotera. Denna rotation får sedan krossväggen att göra en excentrisk oscillerande rörelse. Under krossningsoperationer sker en periodisk förändring av avståndet mellan krossväggen och käftväggen, varigenom kontinuerlig komprimering och krossning av hårda material som granit, malm och flodstenar uppnås, vilket slutför bearbetningen från råmaterial till färdiga produkter som uppfyller kraven på partikelstorlek. Utrustningen antar en modulär design; samma huvudenhet kan växla mellan olika kammartyper för grov-, medel- och finkrossning helt enkelt genom att byta ut de slitstarka delarna. Dessutom kan utloppsporten justeras dynamiskt med hydraultryck medan utrustningen är igång. I kombination med precisionsbearbetade slitstarka delar (ingen packning krävs för installation) förenklar detta avsevärt drift och underhåll, vilket gör den lämplig för krossningsbehoven i flera processer hos stora och medelstora sand- och grus- och gruvföretag.

Tekniska parametrar

modell	hålighet	Matningsport (mm)	Maximal matarpartikelstorlek (mm)	Minsta materialutsläpp (mm)			Maximal utsläpp (mm)			Motoreffekt (KW)	Huvudenhetsvikt (kg)
modell	hålighet	Matningsport (mm)	Maximal matarpartikelstorlek (mm)	stroke	stroke	stroke	stroke	stroke	stroke
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Produktionskapacitetssiffrorna i tabellen är endast för referens och gäller endast för medelhård granit med en bulkdensitet på 1,6 t/m³ när krosskammaren är full. Referensutdata för andra material kan approximeras genom att konvertera skrymdensitet.

Olika kammartyper och slag har olika tillämpliga utloppsportar. Hitta den tillåtna storleken på utloppsporten i huvudparametertabellen och kombinera den med produktionskapacitetsreferensen. Det maximala utsläppet kommer att öka när krossväggen och malkammarens vägg slits ner.

Strukturell analys

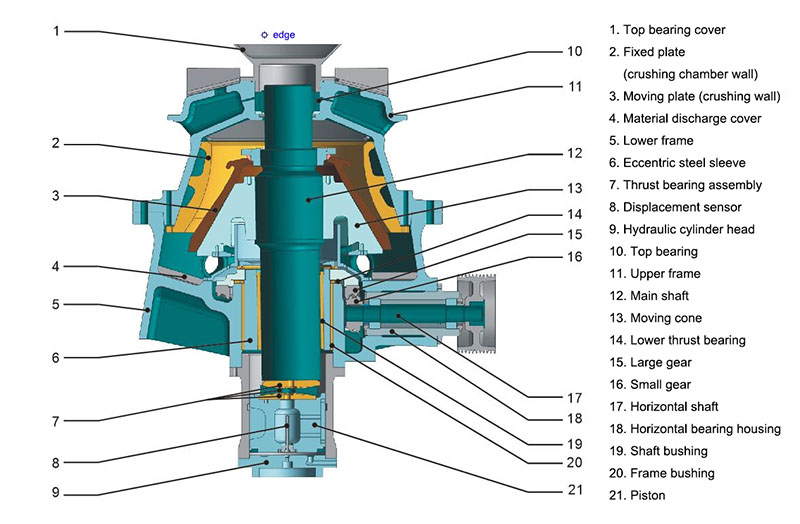

Detta diagram visar strukturen hos GP-seriens encylindriga hydrauliska konkross, som huvudsakligen består av ett topplagerlock, en fast platta (käftvägg), en rörlig platta (krossvägg), en ram, en excentrisk stålhylsa, ett hydraulsystem och transmissionskomponenter.

GP series single-cylinder hydraulic cone crusher

Produktegenskaper

1. Flerkammaranpassning: Samma huvudenhet kan växla mellan grova, medelstora och fina krosskammare bara genom att byta ut slitstarka delar. Den täcker sekundära till kvartära krossscenarier och matchar flexibelt olika processkrav.

2.Utmärkt färdig produkt partikelform: Krossen har en optimerad krossningskammarstruktur, rimlig krossningsfrekvens och excentricitet. I kombination med den skiktade krossningsprincipen producerar den färdiga produkter med enhetlig partikelstorlek och regelbunden partikelform, som uppfyller högkvalitativa ballaststandarder.

3. Enastående kapacitetsprestanda: En robust ram stöder drift med hög effekt, och den stora excentriciteten ökar materialgenomströmningen ytterligare, vilket möjliggör stabila krossningsoperationer med stora volymer.

4.Kontrollerbar totalkostnad: Optimerad kammardesign och slitstarka delar av hög kvalitet minskar enhetens stålförbrukning. Krossning i lager och fullmatningslägen förbättrar utrustningsutnyttjandet och kontrollerar effektivt produktionskostnaderna.

5. Bekväm och effektiv drift och underhåll: Krossarens utloppsport stöder dynamisk hydraulisk justering. Du kan justera den till den perfekta kraften med en knapp när krossen är igång. Dess slitstarka delar är precisionsbearbetade, så du behöver inte använda fyllmedel när du installerar dem. Detta möjliggör snabbt utbyte av delarna och minskar stilleståndstiden avsevärt.

6.Hög grad av automatisering: Krossen är utrustad med ett PLC-styrsystem. Utrustningens driftdata och status visas på pekskärmen i realtid. Operationen är lätt att förstå och enkel. Stora produktionslinjer kan köras helt automatiskt, vilket minskar behovet av manuellt arbete.

Eftermarknadsgaranti

Hongxu Machinery erbjuder komplett eftermarknadsstöd för sin encylindriga hydrauliska konkross i GP-serien. Företagets professionella team kan snabbt svara på behov såsom installation av utrustning och åtgärda maskinfel. Teamet ger också vägledning om att byta ut slitstarka delar och erbjuder regelbundna inspektionstjänster. Dessutom kommer teamet att optimera utrustningsparametrar baserat på kundernas produktionsförhållanden för att säkerställa att utrustningen fungerar stabilt och effektivt under lång tid.
